Dispozitiv pentru studiul legii inductiei a lui Faraday

Dispozitivul permite studiul câmpului magnetic creat de o bobină, dependența intensității câmpului magnetic al bobinei.
Lucrarea de laborator este recomandată studiului câmpului magnetic

Componentele dispozitivului:
• Baghetă de inducție (EM-8099)
• Magnet ajustabil (EM-8618)
• Tijă mare (ME-8735)
• Tijă de oțel 45 cm (ME-8736) (2)
• Clemă universală (ME-9507)
• Senzor de tensiune (UI-5100)
• Senzor cu 2 axe pentru câmpul magnetic Pasport (PS-2162)
• Senzor de mișcare și rotație Pasport (PS-2120A)

Mod de funcționare:
Inducem tensiune într-o bobină ce oscilează într-un câmp magnetic. Se examinează legea lui Faraday și legea lui Lenz și energia disipată într-un rezistor de sarcină, comparând-o cu pierderea de energie a pendulării bobinei. Un pendul rigid cu o bobină la capăt se balanseaz printr-un magnet potcoavă. Conectăm, de-a lungul bobinei, o masă rezistivă și se înregistrează tensiunea indusă folosind un senzor de tensiune.Unghiul se masoară cu un senzor de mișcare și rotație, care acționează ca un pivot pentru pendul. Tensiunea indusă este trasată în funcție de timp și unghi. Puterea disipată în rezistor se calculează cunoscând tensiunea și energia convertită în energie termică. Această energie este comparată cu pierderea energiei determinată de amplitudinea și viteza pendulului. Se folosește legea lui Faraday pentru a estima câmpul magnetic al magnetului din tensiunea maximă indusă. De asemenea, valoarea tensiunii induse în timp ce intră și iese din câmpul magnetic este examinată și analizată folosind legea lui Lenz.

NOTĂ:
1. Conectarea senzorilor PASSPORT la computer (Mac, Windows, Chromebook), iPad, tabletă sau smartphone, prin conexiune Bluetooth sau USB, se realizează cu ajutorul unei nterfeței AirLink (PS-3200), care se achiziționează separat. Pentru conectarea mai multor senzori la computer, se recomandă utilizarea Interfeței Universale 850 (UI-5000).
2. Pentru colectarea și analiza datelor furnizate de către senzori, aveți nevoie de instalarea unui softwear special, Capstone 2.0 sau SPARKvue, achiziționat în baza unei licențe.

Avantajul echipamentului PASCO:

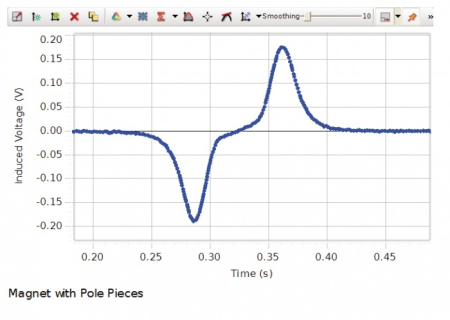

PASCO Capstone calculeaza energia și puterea folosind valorile tensiunii și unghiului. Tensiunea indusă și graficul se trazsează în timp real, în condițiile în care bobina se balansează prin magnet.
